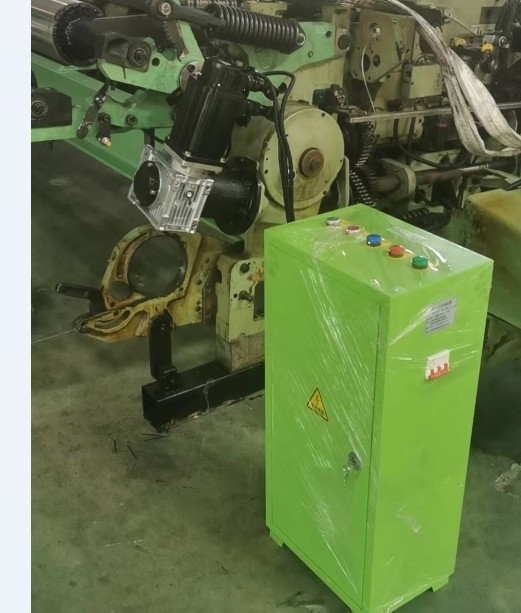

Οδηγίες για την τροποποίηση του υφαντήρα με ηλεκτρονική παράδοση δίνης

Πολλές υφαντικές μηχανές, ειδικά τα παλιά υφαντικά, χρησιμοποιούν μηχανική τροφοδοσία δίνης, η οποία έχει πολλά ελαττώματα, όπως η ασταθής τροφοδοσία δίνης κατά τη διάρκεια της λειτουργίας.Η διαλείπουσα παράδοση δίνης είναι επιρρεπής σε εγκάρσια και χαλαρά σημάδια οδήγησης.Για να βελτιωθούν αυτά, οι μεταγενέστεροι κατασκευαστές πλέγματος υιοθέτησαν κυρίως την ηλεκτρονική παράδοση σπασμού,που είχε καλά αποτελέσματαΤο ηλεκτρονικό σύστημα παράδοσης που παράγεται από αυτόν τον τροποποιητικό τύπο έχει αποδειχθεί ότι έχει πολύ καλό αποτέλεσμα βελτίωσης μέσω της μακροχρόνιας χρήσης και των ετών εμπειρίας από πολλούς κατασκευαστές.Η συγκεκριμένη εξήγηση είναι η ακόλουθη::

Πρώτον, η δομική σύνθεση

1Μηχανή, μονάδα εφοδιασμού, κυκλώματα εφοδιασμού.

2Ηλεκτρική τροφοδοσία και μονάδα ελέγχου: ειδικό ηλεκτρικό κύκλωμα υποστήριξης ελέγχου προγράμματος.

3 μειωτή, άξονα σύνδεσης, μανδύα σύνδεσης, φλάντζη εγκατάστασης, σύνδεση σπιλίνου, συγχρονισμένη κίνηση συνδετήρα τροχών και άλλα εξαρτήματα (ανάλογα με τις πραγματικές ανάγκες του πλέκτη).

4Ηλεκτρικό κουτί ελέγχου, καλώδια σύνδεσης, πρίζες, αισθητήρες κλπ.

Δεύτερον, η λειτουργική περιγραφή

1Λειτουργία χειροκίνητης σύσφιξης και χαλάρωσης.

2. λειτουργία προστασίας από την ένταση.

Κατά τη διάρκεια της υφαντικής διαδικασίας, η κωδικοποίηση και η τοποθέτηση μπορούν να παρακολουθήσουν αυτόματα την ταχύτητα του πλέγματος και να διατηρήσουν σταθερή ένταση στρεβλώσεως.

4Κλείστε τη λειτουργία φρένων.

Η αντικατάσταση του άξονα υφαντικής είναι βολική και γρήγορη.

Τρίτον, η αρχή λειτουργίας του συστήματος ελέγχου

1Κατά τη διάρκεια ενός κύκλου κύκλου περιστροφής του κύκλου κύκλου, το νήμα σπασμού χαλαρώνει όταν η ένταση είναι υψηλή.και σταμάτησε όταν η ένταση είναι χαμηλήΌταν η υφαντική μηχανή παράγει διαφορετικά υφάσματα, είναι απαραίτητο να προσαρμόζονται οι μηχανικές παραμέτρους της συσκευής τροφοδοσίας σπασμάτων ώστε να προσαρμόζονται στις διαφορετικές τάσεις των διαφορετικών νήμων σπασμάτων.

2Η πρόσφατα τροποποιημένη ηλεκτρονική παράδοση σπασμού χρησιμοποιεί έναν ανεξάρτητο κινητήρα AC ως πηγή ενέργειας και έναν αισθητήρα τάσης για την ανίχνευση της τάσης του νήματος σπασμού.Όταν η τάση είναι μεγαλύτερη από την τιμή-στόχο, η πλακέτα κυκλώματος ελέγχου υπολογίζει και ελέγχει τον κινητήρα εφοδιασμού για την παροχή του νήματος δίνης, μειώνοντας την ένταση.η πλακέτα κυκλώματος ελέγχου ελέγχει τον κινητήρα servo για να αυξήσει την ταχύτητα της διέλευσης και να αυξήσει την έντασηΜε αυτόν τον τρόπο, μπορεί να εξασφαλίσει την οριζόντια τάση του νήματος πλέξης κατά τη διάρκεια της διαδικασίας υφαντικής.Το σύστημα ελέγχου έχει ως στόχο να ελέγξει την τάση δίνης., με βάση την πραγματική τάση στρεβλώσεως και την αναλογία μετάδοσης τροφοδότησης στρεβλώσεως, και κατευθείαν ελεγχόμενη από τον κινητήρα παροχής τροφής στρεβλώσεως,για την επίτευξη σταθερής τάσης σπασμού και ομαλής ταχύτητας τροφοδοσίας σπασμού κατά τη διάρκεια της διαδικασίας υφανσίας.

Σε αυτό το σύστημα, ο αισθητήρας τάσης δίνης συλλέγει δεδομένα και τα στέλνει σε επεξεργασία διαφορικής ενίσχυσης για να εξασφαλίσει υψηλές επιδόσεις αντι παρεμβολών του σήματος.Εκτέλεση χιλιάδων δειγμάτων διεργασίας των σημάτων τάσης εντός ενός κύκλου σπινδέλου και διασφάλιση της ακρίβειας της συλλογής τάσηςΤο σύστημα λαμβάνει τη γωνία του σπινδέλου μέσω ενός φωτοηλεκτρικού κωδικοποιητή και καθορίζει εάν πρέπει να ξεκινήσει ή να σταματήσει το μηχάνημα με βάση το σήμα λειτουργίας του πλέκτη..Κατά τη διάρκεια της κανονικής διαδικασίας υφαντικής, το σύστημα λειτουργεί σε αυτόματη λειτουργία, χρησιμοποιώντας τρεις παραμέτρους: ολοκληρωμένη τάση δίνης, βασικές παραμέτρους διαδικασίας της κύριας μηχανής και κύριο σήμα ελέγχου.Μετά από λειτουργία προχωρημένου ελέγχου, εκπέμπει παλμούς ελέγχου λειτουργίας για τον έλεγχο της ταχύτητας λειτουργίας των σέρβο κινητήρων τροφοδοσίας και περιστροφής.

Ανάπτυξη πλέγματος πυραύλων

Ο πλέκτης με βλήμα είναι ένας πλέκτης που χρησιμοποιεί μια λαβή ή ένα βλήμα για να εισάγει το πλέγμα στο υπόστεγο.Ταχύτητα εισαγωγής πλέγματος έως 1100 m/minΤο P7200 μπορεί να φθάσει τα 1200 m/min. Έχει ισχυρή προσαρμοστικότητα στη ποικιλία των υφασμάτων, μπορεί να υφαίνει μια ποικιλία από νήματα πλέξης και πλατιά υφάσματα και έχει χαμηλό θόρυβο μηχανής.Υπάρχουν σειρά από πλεξούδες πυραύλων., PS,Tw11,PU,P7100,P7200;P7150;P7300, με πλάτος εργασίας 220 cm~545 cm, τα οποία χωρίζονται σε μονοχρώματα και πολυχρώματα, και μπορούν να χρησιμοποιηθούν για την υφανσία καθαρών και μικτών υφασμάτων όπως βαμβάκι,μαλλί και χημικές ίνεςΕάν είναι εξοπλισμένο με μηχανισμό ανοίγματος dobby και jacquard, μπορούν να υφίστανται μικρά και μεγάλα υφάσματα με μοτίβα.Και η ποιότητα του υφάσματος είναι εξαιρετική.Το 1933, ο Γερμανός Ρ. Ρόθμαν πρότεινε για πρώτη φορά την εισαγωγή πλέγματος βλήματος.Οι ελβετικές εταιρείες Sulzer και Ruti την χρησιμοποίησαν για πρώτη φορά στην βιομηχανική παραγωγή..

Τα υφαντουργικά εργαλεία έχουν επεκταθεί σε διάφορες βιομηχανίες όπως το βαμβάκι και το μαλλί, το μετάξι, οι πετσέτες, τα χοντρά υλικά, η κατασκευή, το πλέγμα, το γεωτεξτύλιο και τα βιομηχανικά υφάσματα.
